产品性能

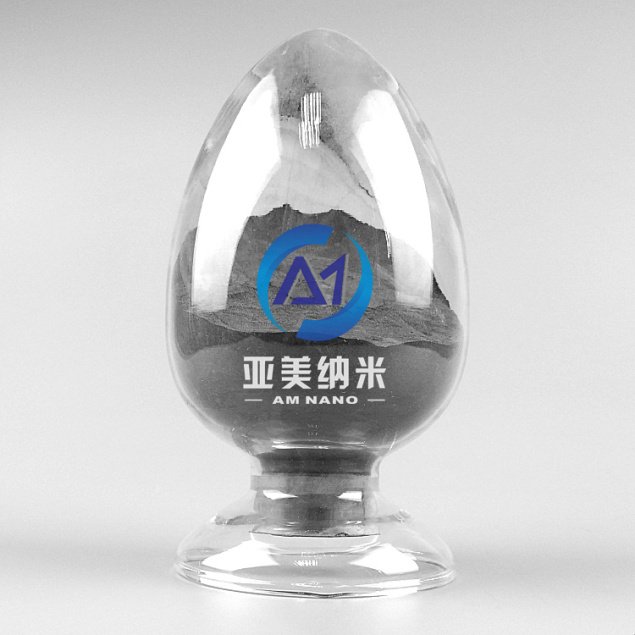

铪粉为银灰色粉末，密度13.31克/立方厘米，熔点2227度，化学性质与锆十分相似，具有良好的抗腐蚀性能，不易受一般酸碱水溶液的侵蚀；易溶于氢氟酸而形成氟合配合物。高温下，铪也可以与氧、氮等气体直接化合，形成氧化物和氮化物。
应用方向
1.由于铪容易发射电子而很有用处(如用作白炽灯的灯丝)。用作X射线管的阴极，铪和钨或钼的合金用作高压放电管的电极。常用作X射线的阴极和钨丝制造工业。纯铪具有可塑性、易加工、耐高温抗腐蚀，是原子能工业重要材料。铪的热中子捕获截面大，是较理想的中子吸收体，可作原子反应堆的控制棒和保护装置。铪粉可作火箭的推进器。在电器工业上可制造X射线管的阴极。铪的合金可作火箭喷嘴和滑翔式重返大气层的飞行器的前沿保护层，Hf-Ta合金可制造工具钢及电阻材料。在耐热合金中铪用作添加元素，例如钨、钼、钽的合金中有的添加铪。HfC由于硬度和熔点高，可作硬质合金添加剂。4TaCHfC的熔点约为4215℃，为已知的熔点的化合物。铪可作为很多充气系统的吸气剂。铪吸气剂可除去系统中存在的氧、氮等不需要气体。铪常作为液压油的一种添加剂，防止在高危作业时候液压油的挥发，具有很强的抗挥发性，这个特性的话，所以一般用于工业液压油。医学液压油。
2.铪也用于intel45纳米处理器。由于二氧化硅（SiO₂）具有易制性(Manufacturability)，且能减少厚度以持续改善晶体管效能，处理器厂商均采用二氧化硅做为制作栅极电介质的材料。当英特尔导入65纳米制造工艺时，虽已全力将二氧化硅栅极电介质厚度降低至1.2纳米，相当于5层原子，但由于晶体管缩至原子大小的尺寸时，耗电和散热难度亦会同时增加，产生电流浪费和不必要的热能，因此若继续采用时下材料，进一步减少厚度，栅极电介质的漏电情况势将会明显攀升，令缩小晶体管技术遭遇极限。为解决此关键问题，英特尔正规划改用较厚的高K材料(铪元素为基础的物质）作为栅极电介质，取代二氧化硅，此举也成功使漏电量降低10倍以上。另与上一代65纳米技术相较，英特尔的45纳米制程令晶体管密度提升近2倍，得以增加处理器的晶体管总数或缩小处理器体积，此外，晶体管开关动作所需电力更低，耗电量减少近30%，内部连接线 (interconnects) 采用铜线搭配低k电介质，顺利提升效能并降低耗电量，开关动作速度约加快 20%
贮存条件
本品应密封保存于干燥、阴凉的环境中，不宜长久暴露于空气中，防受潮发生团聚，影响分散性能和使用效果，另应避免重压，勿与氧化剂接触，按照普通货物运输。
